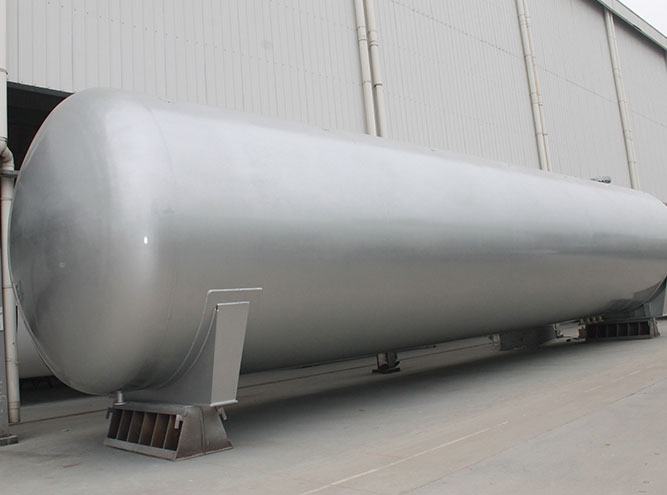

LPG 50m³液化气(地埋)储罐(液化气体储罐)
LPG 50m³液化气(地埋)储罐(液化气体储罐)
宏图牌储罐是用于储存各种能源、化工介质的压力容器,常用于大、中小型燃气站或者化工厂。容积从1m³到300m³,结构形式包括地上卧式、地上立式和地埋卧式。
该地埋储罐在满足安全性能前提下对主体材料及规格进行了最合理的选择,同时在传统结构基础上对人孔布局进行优化,进一步降低客户成本。
储罐型号WG18-2400-50有效容积m³50
外形尺寸(内径×高度×长度)mm2400x3684x11506储罐类型卧式(地埋)储罐
充装质量kg20180装量系数0.9
总质量(不含附件)kg10100罐体质量kg8591
工作压力MPa≤1.61工作温度℃-20~50
设计压力MPa1.61设计温度℃-0.4
充装介质液化石油气(丙烷)介质特性易爆,易燃
抗震设防烈度≤7度风和雪载荷不考虑
筒体厚度mm12封头厚度mm13
预期使用年限20年腐蚀裕量mm1
容器类别主体材质Q345R
设计制造标准、安全检查规程NB/T 47042-2014、GB/T 150-2011、                              TSG 21-2016《固定式压力容器安全技术监察规程》
备注请注意,该技术参数表仅适用于液化石油气(丙烷)介质,当介质不同或有其他设计条件输入时,相应技术参数会有所变化。
