LPG 50m³无水氨储罐(液化气体储罐)
LPG 50m³无水氨储罐(液化气体储罐)

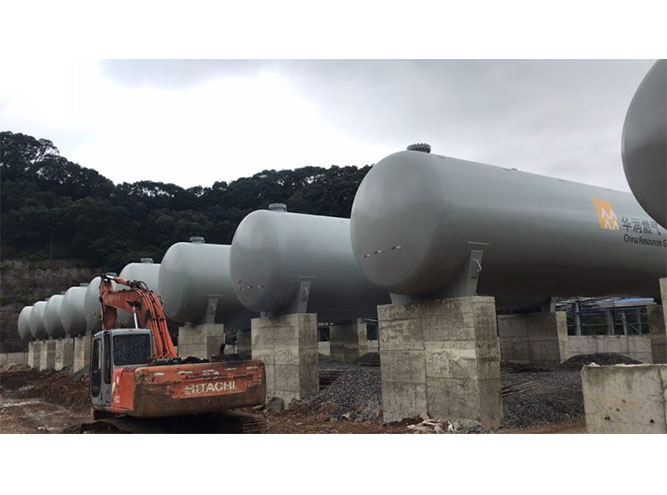

宏图牌储罐是用于储存各种能源、化工介质的压力容器,常用于大、中小型燃气站或者化工厂。容积从1m³到300m³,结构形式包括地上卧式、地上立式和地埋卧式。

1.安全性能好,在设计使用条件范围内无使用安全隐患。

2.结构紧凑,便于安装和维修。

3.设计使用寿命可达15年。

4.真材实料、性价比高。

储罐型号WG22-2600-50有效容积m³50
外形尺寸(内径×高度×长度)mm2600x3376x9908储罐类型卧式储罐
充装质量kg25400装量系数0.9
总质量(不含附件)kg13900罐体质量kg12234
工作压力MPa≤1.91工作温度℃-20~50
设计压力MPa1.91设计温度℃-0.4
充装介质无水氨(含水量略>0.2%)介质特性中度危害
抗震设防烈度≤7度风和雪载荷不考虑
筒体厚度mm18封头厚度mm20
预期使用年限15年腐蚀裕量mm2
容器类别主体材质Q345R
设计制造标准、安全检查规程NB/T 47042-2014、GB/T 150-2011、                              TSG 21-2016《固定式压力容器安全技术监察规程》
备注请注意,该技术参数表仅适用于无水氨介质,当介质不同或有其他设计条件输入时,相应技术参数会有所变化。
