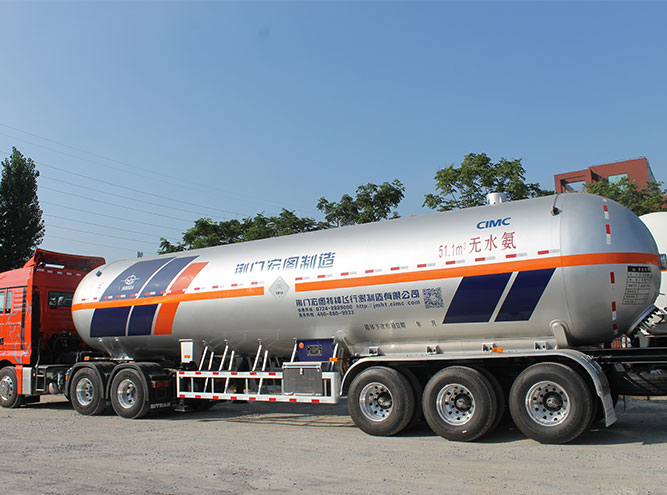

无水氨介质(液化气罐车)
无水氨介质(液化气罐车)
公司制造的液化气体运输车申报30多项独家专利技术,总计62项公告车型供用户选择、产销量连续39年保持市场占有率超50%、出口到40余个国家或地区。

中集安瑞科(荆门)•宏图特种飞行器制造有限公司在液化气体、危化品储运领域积累近30年设计/制造经验、是TSG R0005-2011《移动式压力容器安全技术监察规程》、GB/T 19905《液化气体汽车罐车》、GB 18564.1《道路运输液体危险货物罐式车辆 第1部分:金属常压罐体技术要求》参编单位。

宏图牌液化气体运输车:是用于公路运输液化气体(液化石油气、丙烷、丙烯、无水氨、丁二烯、异丁烷、丁烷、异丁烯等)的专用车辆。公司在国内率先采用应力分析设计技术、航空军工轻量化材料、沉入式安全阀、四棱柱支腿座、行走机构精确组对工装等30多项领先技术,打造自动化模块化制造生产线,提升产品质量以及核心竞争力,国内市场占有率连续多年第一。

公告型号HT9409GYQC3HT9409GYQC1
品牌宏图牌
公告批次326
类型液化气体运输半挂车
额定质量2597026400
总质量40000
整备质量(kg)1403013600
轴数3
轴距6585+1320+13206880+1320+1320
轴荷-/24000(三轴组)
弹簧片数空气悬挂
轮胎数12
轮胎规格11.00R20 12PR,11R22.5 12PR,12R22.5 12PR
接近离去角-/15.7-/17.2
整车长1279013000
整车宽2550
整车高39003990
半挂车鞍座最大承载质量16000
备注罐体容积为49立方米,罐体外形尺寸:总长为12492mm,外径为2336mm。介质品名为无水氨,类项号2.3,单位容积充装量为530千克/立方米,危险车辆类型是AT。ABS系统生产厂/型号:广州瑞立科密汽车电子股份有限公司/CM2XL-4S/2M;威伯科汽车控制系统(中国)有限公司/4005000880;克诺尔商用车系统企业管理(上海)有限公司/K068353XXX。侧面防护装置的材质是铝合金,后下部防护装置的材质是Q235,连接方式(侧面是螺栓连接,后下部是焊接),后下防护装置的截面高×宽(mm)为120×50,下边缘离地高为490mm。该车罐体顶部选装人孔(顶部也可无此装置,当人孔布置在罐体顶部时罐体后封头处无此装置),罐体顶部选装安全阀(样式可选外露式或平凹式)。该车轮胎护板上部选装圆柱形箱体(可不装);罐体液位计可按需要选装在罐体后部或侧面,液位计可选装外露式或沉入式;人孔扶手样式选装;罐体尾部选装爬梯。该车侧面防护装置选装;左右两侧各安装有一只阀门箱,工具箱可按需要选装,每侧箱体总数分别可为一只或两只,箱体颜色可选蓝色或银色。该车前部的管线连接选装。以上选装见照片。采用适用于牵引危险品运输半挂车的牵引车。 罐体容积为49.82立方米,外形尺寸(直径×长):Φ2335毫米×12687毫米。整车长度是13000毫米,对应的轴距是6880+1320+1320毫米。介质品名为无水氨,类项号2.3。ABS系统生产厂/型号:广州瑞立科密汽车电子股份有限公司/CM2XL-4S/2M;威伯科汽车控制系统(中国)有限公司/4005000880;克诺尔商用车系统企业管理(上海)有限公司/K068353XXX。侧面防护装置的材质是铝合金,后下部防护装置的材质是Q235,连接方式(侧面是螺栓连接,后下部是焊接),后下防护装置的截面高×宽(mm)为120×50,下边缘离地高为490mm。罐体尾部选装爬梯;罐体液位计可按需要选装在罐体侧面或后部,液位计可选装外露式或沉入式;轮胎护板上部的圆柱形软管护箱为选装件(可不装);人孔可选装在罐体顶部(当人孔布置在罐体顶部时罐体后封头处无此装置)。该车侧面防护装置选装;左右两侧各安装有一只阀门箱,工具箱可按需要选装,每侧箱体总数分别可为一只或两只,箱体颜色可选蓝色。以上选装见照片,当选用11R22.5 12PR轮胎时防飞溅装置的安装见选装照片。危险车辆类型是AT。采用适用于牵引危险品运输半挂车的牵引车。
