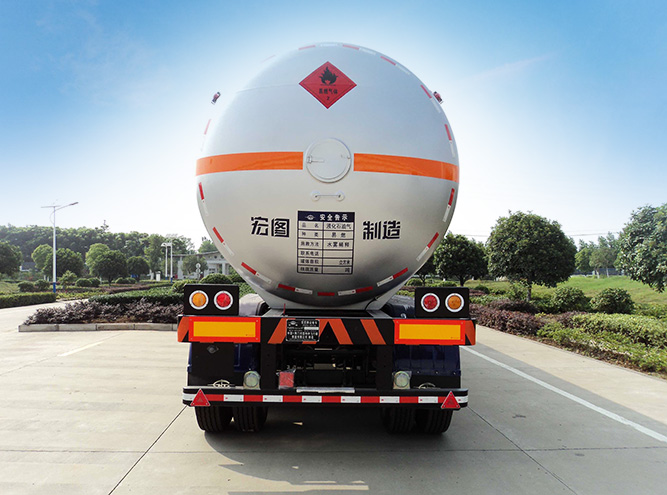

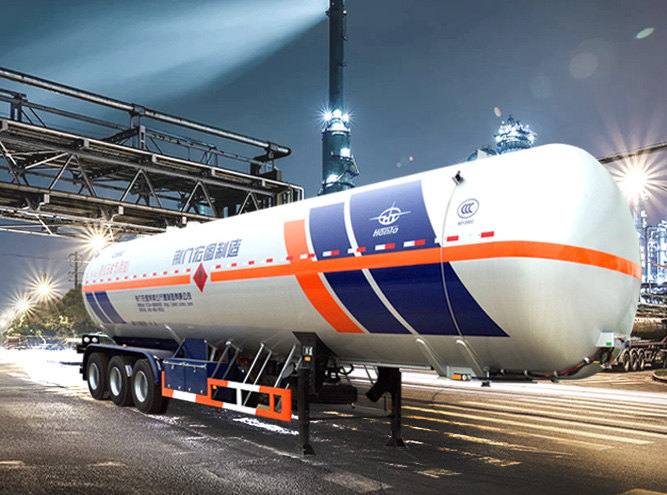

HT9409GYQ3A液化气体运输半挂车(LPG车辆)
HT9409GYQ3A液化气体运输半挂车(LPG车辆)
宏图牌液化气体运输车:是用于公路运输液化气体(液化石油气、丙烷、丙烯、液氨、丁二烯、异丁烷、丁烷、异丁烯等)的专用车辆。
  中集•宏图特种飞行器制造有限公司在液化气体、危化品储运领域具有30年设计/制造经验、是国家TSG R0005-2011《移动式压力容器安全技术监察规程》和GB 18564.1-2006 道路运输液体危险货物罐式车辆编写单位之一。
  公司制造的液化气体运输车有30多项专利技术,62个公告车型供用户选择、产销量连续20年保持全国第一、出口40余个国家或地区。
  宏图牌液化气体运输车:是用于公路运输液化气体(液化石油气、丙烷、丙烯、液氨、丁二烯、异丁烷、丁烷、异丁烯等)的专用车辆。率先采用应力分析设计技术、航空材料军工制造工艺的轻型高强度铝合金防浪板、整体镶入罐体内的安全阀、欧式四棱柱支腿、罐体与行走机构精确组对工装等30多项核心技术,以及机器人焊接、流水和模块化等专业制造技术的生产线, 20多年来产品一直处于市场主导地位,保持国内市场占有率第一。
车辆新产品技术参数
公告型号 HT9409GYQ3A 公告批次 268
品牌 宏图 类型 液化气体运输车
额定质量 24948 总质量 40000
整备质量 15052 轴数 3
轴距 7400+1320+1320  轴荷 -/24000(并装三轴)
弹簧片数 -/7/7/7,-/4/4/4  轮胎数 12
轮胎规格 12R22.5 12PR,11R22.5 12PR,11.00R20 12PR  接近离去角 -/23
前悬后悬 -/1250 前轮距  -
后轮距 1840/1840/1840 识别代号 LKMUM183×××××××××
整车长 13000 整车宽 2500
整车高 3980 半挂车鞍座最大承载质量 16000
备注 罐体容积59.4立方米,外形尺寸(直径×长):Φ2495毫米×12840毫米;装载介质为液化石油气(丙烷),类项号2.1,充装系数为420千克/立方米。轮胎护板上部选装水箱。ABS系统生产厂/型号:广州市科密汽车制动技术开发有限公司/CM2XL-4S/2K(4S/2M);广州市西合汽车电子装备有限公司/XH-GQ4S2M-E01。侧面及后下部防护装置的材料材质是Q235A钢,连接方式(侧面防护装置与罐体焊接,后下部防护装置与行走底盘车架大梁焊接),后下部防护装置的主要尺寸(断面高×宽为:135mm×80mm,离地高为540mm)。采用适用于牵引危险品运输半挂车的牵引车。
